SCB-PT专业版气动控制模块,聆听气动“心脏”的±抉择!

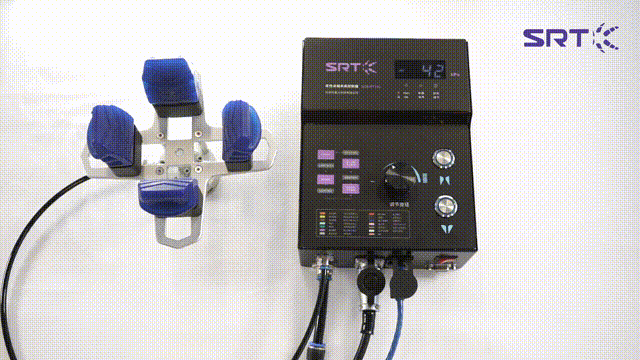

气动控制模块作为柔性夹具的专用驱动设备,通过控制模块调整夹爪内气体压力值,实现对柔性夹爪形变和力度的精确控制,其作用如同人心脏一般重要。



1



正负压可调节




控制器输出的正压与负压均可调节,对应到夹爪的抓紧力度和张开幅度均可调节,夹爪动作频率高效,最高一分钟120次。




2



气压精度高



通过控制器内部气动元件与程序算法的配合,可以做到控制器气压的精准输出。





3

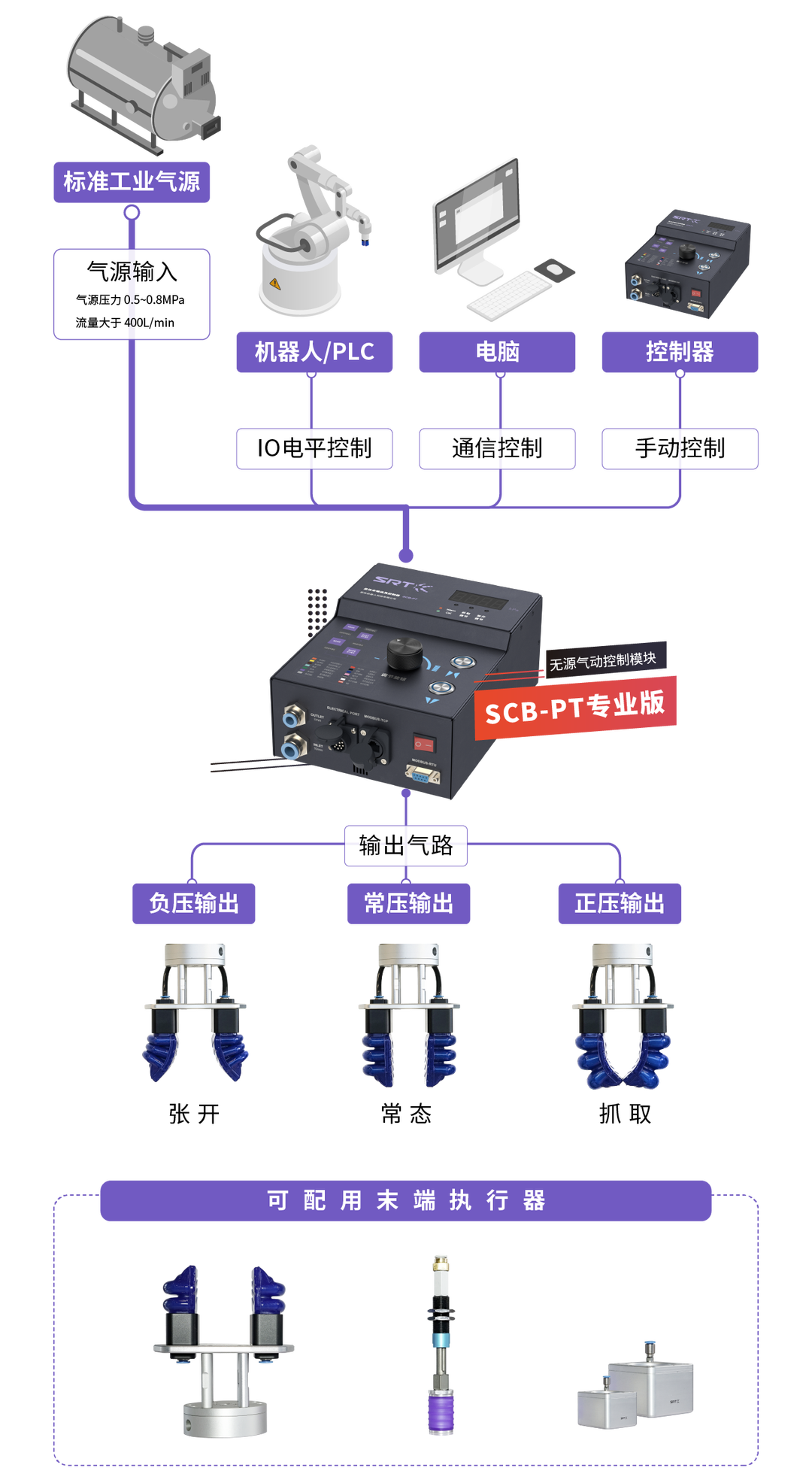

多种控制方式



手动控制,IO电平控制,通信控制;适配多种场景:手动演示,工业产线循环工作,通信二次开发等。




4



多种调压方式



可使用手动调压、IO调压、通信调压。



5



多种通讯协议



Modbus-RTU & Modbus-TCP适配各种主流机械臂、PLC等控制设备。



6



气压调节多档位



拥有8档位双路可调节气压范围,通过IO读取预设档位,更方便调节输出气压。




7



供气检测功能



具有供气检测功能,气源压力未达到要求范围内时,设备显示ERROR





8




完成信号输出


当柔性夹爪达到正/负压稳定状态时,输出电平信号给到控制设备,可作为下一步骤的起始信号使用。



9




安装便捷


配备转接件和工业导轨卡扣,可支持平面放置、背板安与工业导轨安装等多种安装方式。



详细数据列表

名称

数据

型号

SCB-PT100

尺寸/mm

222*172*96

净重/kg

3

控制方式

手动、IO、通信

调压方式

手动、IO、通信

通信接口

RS-232、TCP

流量

285L/min

额定电压/V

DC24V±10%

消耗电流/A

2A

输入气压/MPa

0.6~0.8,流量大于400L/min

输出气压/kPa

-80~100

重复精度/kPa

±4

正压输出流量L/min

285

负压输出流量L/min

85

防护等级

IP42

气源要求

压缩空气符合 ISO8573:1:2010[7:4:4]
